Koraci za instalaciju mrežnog ormarića: detaljan vodič od nule

U podatkovnim centrima i uredskim okruženjima, mrežni ormari bitni su objekti za pohranu i zaštitu poslužitelja, usmjerivača, preklopnika i druge mrežne opreme. Ispravno instaliran i konfiguriran mrežni ormarić ne samo da može učinkovito organizirati opremu i upravljati njome, već također može poboljšati sigurnost opreme i rasipanje topline. Za mnoge IT stručnjake i administratore opreme ključno je razumjeti kako ispravno instalirati mrežni ormarić.
Ovaj članak će vas voditi kroz postupak instalacije mrežnog ormarića, pomažući vam da uspješno dovršite instalaciju ispočetka.

1. Priprema
Prije početka postavljanja mrežnog ormara potrebno je izvršiti neke pripremne radnje kako bi se osigurao nesmetan proces instalacije:

(1) Odabir pravog tipa ormarića
Odabir pravog mrežnog ormarića ključan je prije instalacije. Postoje dvije glavne vrste mrežnih ormara koji se obično nalaze na tržištu: podni ormari i zidni ormari.

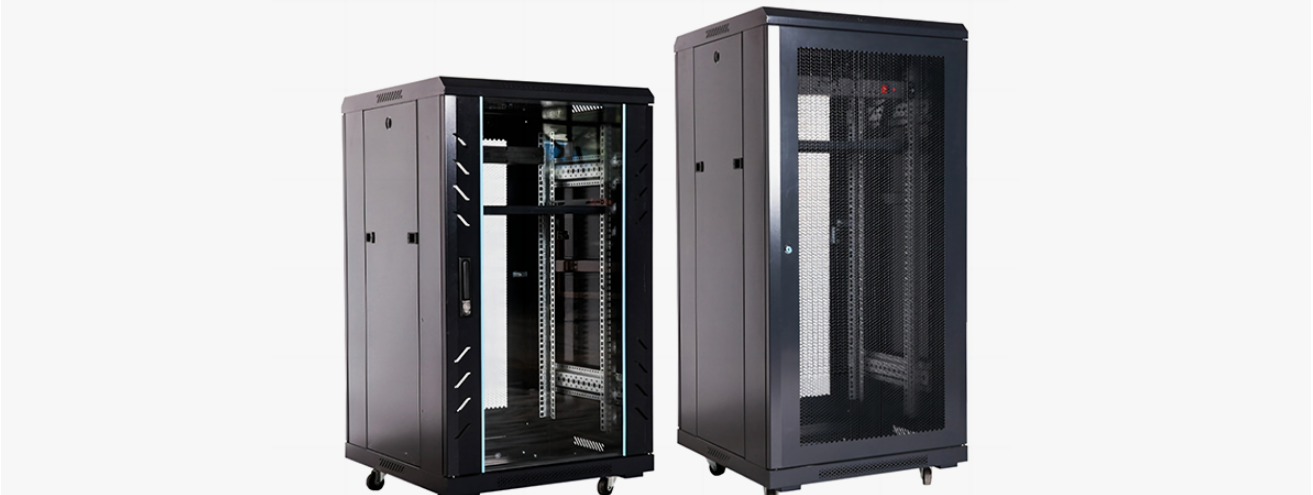

Samostojeći ormarići: prikladni za veću opremu i mrežne konfiguracije koje zahtijevaju više prostora. Obično dolaze s podesivim policama i prikladni su za situacije s većom visinom i više opreme.

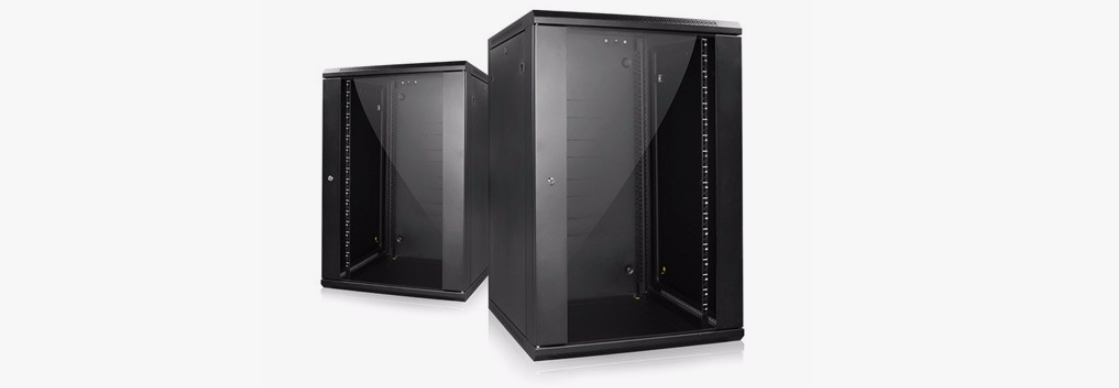

Zidni ormarići: prikladni za male urede ili mjesta s ograničenim prostorom, obično se koriste za pohranu malog broja uređaja, poput malih usmjerivača i preklopnika.

(2) Određivanje položaja ormarića
Prilikom odabira položaja ormara potrebno je uzeti u obzir sljedeće čimbenike:
Dovoljno prostora:  Trebalo bi ostaviti dovoljno prostora oko ormarića za buduću dodatnu opremu ili održavanje.
Kruženje zraka: Osigurajte dovoljnu cirkulaciju zraka oko kućišta kako biste spriječili pregrijavanje opreme.
Pristup napajanju: ormar bi trebao biti blizu utičnice kako bi se osiguralo stabilno napajanje opreme.
Raspodjela težine: tijekom postavljanja uzmite u obzir nosivost ormara i raspodjelu težine opreme kako biste izbjegli nepotreban pritisak na pod.

(3) Potrebni alati i materijali
Odvijač, ključ: Koristi se za pričvršćivanje ormara i opreme.
Nivo: Za osiguranje okomitog ili vodoravnog položaja ormarića.
Električna bušilica: Koristi se za bušenje rupa, posebno kod ugradnje zidnih ormara.
Vijci za pričvršćivanje kućišta i pribor za pričvršćivanje: Pripremite vijke i pribor prema modelu ormarića.

2. Mrežni kabinet Koraci instalacije
(1) Pregledajte pakiranje i komponente kućišta
Prije početka instalacije prvo provjerite pakiranje kućišta i sve komponente kako biste bili sigurni da su svi dijelovi dovršeni i kako biste izbjegli propuste tijekom procesa instalacije. Ormar se obično sastoji od više dijelova, uključujući okvir ormara, vrata, bočne stranice, stražnju ploču, police i potporne noge. Pogledajte priručnik s uputama za potvrdu slijeda sastavljanja svakog dijela.

(2) Ugradnja okvira ormarića
Ugradnja okvira ormarića najvažniji je korak u cijelom procesu ugradnje. Ovisno o vrsti ormara, okvir može biti jedno postolje ili imati potporne noge. Općenito, redoslijed montaže okvira je sljedeći:
Najprije spojite bazu na stupove, pazeći da je svaki potporni stup sigurno pričvršćen na bazu. Vijci se mogu koristiti za pričvršćivanje svake spojne točke kako bi se osigurala stabilnost ormarića.
Libelom provjerite je li ormarić u ravnini. Provjerite je li okvir ormarića postavljen vodoravno na tlo.
Ako se radi o podnom ormariću, prvo se mogu postaviti potporne noge, a zatim provjeriti jesu li potporne noge odgovarajuće podešene kako bi se osigurala stabilnost ormarića.

(3) Ugradnja bočnih ploča i stražnje ploče
Zatim postavite bočne stranice i stražnju ploču ormarića. Bočne stranice i stražnja ploča pružaju dodatnu zaštitu za ormarić i sprječavaju vanjske smetnje.
Spojite bočne stranice na okvir ormara. Prvo postavite jednu stranu, pazite da bude poravnata prije nego što je pričvrstite vijcima.
Ako ormarić ima stražnju ploču, pričvrstite stražnju ploču na sličan način, osiguravajući sigurnost točaka za pričvršćivanje.

(4) Ugradnja panela vrata i brava
Ploče vrata ormara općenito se dijele na prednja i stražnja vrata. Prednja vrata su najčešće prozirna za lakši pregled opreme unutar ormara, dok stražnja vrata mogu biti metalna ili staklena.
Pričvrstite prednja i stražnja vrata na šarke, pazeći da se vrata glatko otvaraju i zatvaraju.
Ako je ormarić opremljen bravama, ugradite brave prema uputama i osigurajte da funkcija zaključavanja vrata ispravno radi.

(5) Osiguranje regala
Stalci unutar mrežnog ormarića obično se koriste za instaliranje poslužitelja, preklopnika, usmjerivača i druge opreme. Posebnu pozornost treba obratiti na sigurnost instalacije stalka kako bi se osiguralo da se oprema ne trese tijekom rada.
Prilagodite položaj ugradnje polica prema visini i širini ormara. Obično se položaj stalka može podesiti prema gore i dolje kako bi se prilagodila opremi različitih visina.
Pričvrstite stalak unutar ormarića vijcima kako biste osigurali njegovu stabilnost.

(6) Postavljanje opreme i kabela
Nakon što su postavljeni okvir ormarića i nosači opreme, počnite postavljati razne uređaje u ormarić. Opremu rasporedite racionalno prema vrsti i veličini uređaja.
Instalacija opreme: Postavite poslužitelje, usmjerivače, preklopnike i drugu opremu u stalak i pričvrstite ih vijcima. Osigurajte da mjesto ugradnje opreme ne ometa ventilaciju unutar kućišta.
Upravljanje kabelima: Koristite ladice za uređenje kabela ili kabelske vezice kako biste uredno organizirali kabele i spriječili zapetljavanje. Upravljanje kabelima ne samo da pomaže u poboljšanju urednosti unutar ormarića, već također pomaže optimizirati rasipanje topline iz ormarića.

(7) Osiguravanje dobre disipacije topline
Nakon što je oprema instalirana, osigurajte da je protok zraka unutar ormarića neometan. Dodatni ventilatori ili namjenski sustav hlađenja mogu se ugraditi kako bi se osiguralo da oprema održava odgovarajuću temperaturu.
Ugradnja ventilatora: Instalirajte ventilatore na vrhu ili dnu kućišta kako biste poboljšali protok zraka.
Provjera ventilacijskih otvora: Provjerite da ventilacijski otvori na kućištu nisu blokirani kabelima ili drugim predmetima kako biste osigurali nesmetan protok zraka.

3. Inspekcija i ispitivanje nakon ugradnje
(1) Provjera stabilnosti kućišta
Nakon postavljanja najprije provjerite stabilnost ormarića, pazeći da su svi vijci zategnuti i da je ormarić stabilno postavljen na tlo.

(2) Test uključivanja opreme
Spojite napajanje i uključite opremu, provjerite radi li oprema ispravno. Posebno provjerite pokreću li se mrežni uređaji, preklopnici, usmjerivači itd. glatko i povezuju li se s mrežom.

(3) Praćenje temperature
Pratite temperaturu opreme unutar ormarića kako biste bili sigurni da rashladni sustav radi ispravno. Ako je temperatura unutar ormarića previsoka, možda će biti potrebno poboljšati ventilaciju ili ugraditi više ventilatora.

(4) Organiziranje kabela
Provjerite jesu li kabeli uredno organizirani kako biste spriječili da prekomjerni nered utječe na protok zraka. Za pričvršćivanje kabela mogu se koristiti trake za držanje kabela ili kabelske vezice.
