Zidni mrežni ormarić: vrste, vodič za odabir i usporedbu

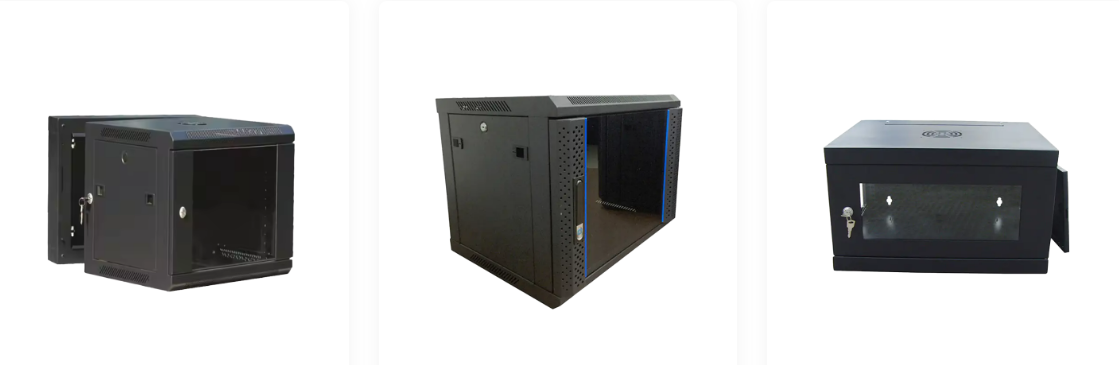

Uobičajene vrste i karakteristike

Zidni mrežni ormarići općenito se kategoriziraju prema konfiguraciji vrata i dubini kućišta, a oba utječu na pristup opremi, ventilaciju i količinu kabela koju ormarić može primiti. Odabir prave vrste ovisi o tome koliko često će se ormaru pristupati i koliko opreme treba za smještaj.

Materijal vrata još je jedna prepoznatljiva karakteristika, s vratima od kaljenog stakla koja se obično koriste tamo gdje je korisno vizualno praćenje statusnih svjetala opreme, a perforirana ili puna metalna vrata koja se koriste tamo gdje je protok zraka ili fizička sigurnost veći prioritet. Dubina ormarića također značajno varira, budući da ormarići male dubine odgovaraju sklopkama i patch panelima, dok su dublji ormarići potrebni za smještaj poslužitelja, UPS jedinica ili opreme sa stražnjim kablovima i izvorima napajanja koji se protežu dalje unazad.

Struktura i princip rada

Zidni mrežni ormar funkcionira kombinacijom fiksnog čeličnog ili aluminijskog okvira, standardnih 19-inčnih montažnih tračnica i kućišta koje se može zaključati za sigurno držanje mrežne opreme na određenoj visini iznad poda, dok upravlja protokom zraka i usmjeravanjem kabela unutar ograničenog prostora. Strukturni elementi dizajnirani su da rade zajedno tako da oprema ostane organizirana, hlađena i zaštićena čak iu relativno malom volumenu kućišta.

Kapacitet ormarića općenito se opisuje u jedinicama stalka ili U, s uobičajenim veličinama zidnih nosača u rasponu od oko 4U za vrlo kompaktne instalacije do 15U ili više za ormare koji podržavaju nekoliko aktivnih uređaja i patch panela. Budući da zidni ormarići imaju manji unutarnji volumen od podnih regala, upravljanje toplinom je kritičnije razmatranje dizajna, zbog čega se otvori za ventilaciju, odredbe za montažu ventilatora i dubina ormarića moraju uskladiti s očekivanim toplinskim opterećenjem opreme prije instalacije.

Scenariji primjene i kriteriji odabira

Zidni mrežni ormari primjenjuju se u uredima poduzeća, čvorištima javnog prijevoza, komercijalnim prostorima, mrežnim distribucijskim točkama i stambenim mrežnim ormarima, pri čemu se odabir uglavnom temelji na broju i vrsti uređaja koji će se smjestiti, raspoloživom zidnom prostoru i učestalosti pristupa ormariću. Određivanjem ovih čimbenika u fazi specifikacije izbjegavaju se kasniji problemi kao što su neadekvatno hlađenje ili nedovoljno prostora za upravljanje kabelima.

Kapacitet U često je početna točka za odabir, budući da izravno određuje koliko prekidača, patch panela i drugih uređaja za montažu na stalak može primiti ormar, ostavljajući prostor za buduća proširenja. Linijski grafikon u nastavku ilustrira općeniti, reprezentativni obrazac kako se potrebni kapacitet ormarića odnosi na složenost mreže kako broj povezanih uređaja na web-mjestu raste, što je koristan kontekst pri određivanju opsega zidnog ormarića za novu ili proširenu instalaciju.

Prije pregledavanja grafikona, imajte na umu da stvarne potrebe za kapacitetom variraju ovisno o dizajnu lokacije, vrsti opreme i planiranoj redundanciji, tako da prikazana linija predstavlja opći obrazac planiranja, a ne fiksnu formulu. Horizontalna os predstavlja sve veći broj povezanih mrežnih uređaja na lokaciji, od male poslovnice do većeg distribuiranog uredskog kata, dok okomita os predstavlja opći trend u preporučenom kapacitetu kabineta U kako taj broj uređaja raste. Linija ilustrira zašto se vrlo male stranice često mogu opsluživati ​​kompaktnim ormarićima, dok web-mjesta s gustom vezom općenito zahtijevaju povećanje kapaciteta mnogo prije nego što kabinet postane fizički pun.

Uzlazni trend linije odražava opći odnos između gustoće uređaja i potreba za kapacitetom ormara, ali krivulja nije savršeno linearna, budući da preporučeni kapacitet ima tendenciju donekle ubrzati kako se mjesto pomiče s male instalacije podružnice prema gušćem uredskom katu srednje veličine. To je zato što gušća mjesta obično dodaju ne samo više prekidača, već i više patch panela, pribora za upravljanje kabelima, a ponekad i male UPS jedinice, koje sve troše U prostor brže nego što bi sam broj uređaja sugerirao. Mali poslovni ured s nekoliko radnih stanica često se može udobno opsluživati ​​kompaktnim ormarićem od 6U do 9U, dok uredski kat srednje veličine sa znatno više povezanih uređaja i višestrukim patch panelima općenito ima koristi od povećanja na konfiguraciju od 12U do 15U ili veću. Planiranje kratkoročnog rasta praktičan je razlog za odabir ormarića s rezervnim U kapacitetom umjesto dimenzioniranja točno prema trenutnim brojevima uređaja, budući da naknadno opremanje većeg ormarića kasnije više ometa nego instaliranje odgovarajućeg kapaciteta od samog početka. Također je vrijedno uzeti u obzir prostor U koji zauzimaju dodaci za upravljanje kabelima i sve planirane ventilatorske jedinice, jer one smanjuju efektivni kapacitet dostupan za aktivnu opremu. Mjesta koja predviđaju brzo širenje, kao što su novi komercijalni razvoji ili rastući poslovni uredi, općenito su bolje opslužena planiranjem na višoj granici preporučenog raspona prikazanog u ovom trendu. Ova vrsta razgovora o planiranju kapaciteta jedna je od najčešćih rasprava između IT integratora i proizvođača ili dobavljača zidnih mrežnih ormarića tijekom faze specifikacije projekta.

Detaljna usporedba zidnih i podnih ormarića

Zidni i podni mrežni ormari služe istoj općoj svrsi smještaja i zaštite opreme za montažu na stalak, ali se značajno razlikuju po kapacitetu, otisku i prikladnosti za različite vrste mjesta. Razumijevanje ovih razlika pomaže kupcima da izbjegnu odabir premalog podnog ormarića ili prevelike zidne jedinice za određeno mjesto.

Osim ukupnog tipa ormara, učinak hlađenja na različitim konfiguracijama vrata i ventilacije još je jedan čimbenik vrijedan izravne usporedbe, budući da utječe na pouzdanost opreme u zatvorenim prostorima. Toplinska karta u nastavku predstavlja opću, ilustrativnu usporedbu performansi relativnog protoka zraka kroz tri uobičajene vrste vrata i tri konfiguracije ventilacije, temeljenu na općim inženjerskim načelima, a ne na specifičnom skupu testnih podataka.

Prije pregleda toplinske karte, vrijedno je napomenuti da stvarna toplinska izvedba ovisi o toplinskoj snazi ​​opreme, sobnoj temperaturi okoline i uvjetima instalacije, tako da se rešetka u nastavku treba čitati kao opća relativna usporedba, a ne zajamčena specifikacija hlađenja za bilo koju pojedinu instalaciju. Mreža uspoređuje puna metalna vrata, perforirana metalna vrata i vrata od kaljenog stakla kroz pasivnu ventilaciju, ventilaciju potpomognutu jednim ventilatorom i ventilaciju potpomognutu dvama ventilatorima, s tamnijim sjenčanjem koje predstavlja općenito jači relativni protok zraka u toj kombinaciji.

Opći uzorak prikazan na mreži je da perforirana metalna vrata dosljedno isporučuju najsnažniju relativnu izvedbu protoka zraka u sve tri konfiguracije ventilacije, budući da uzorak perforacije omogućuje kontinuiranu pasivnu izmjenu zraka čak i prije dodavanja ventilatora. Čvrsta metalna vrata i vrata od kaljenog stakla međusobno pokazuju slične relativne performanse, budući da oba ograničavaju pasivni protok zraka na bilo koje namjenske ventilacijske otvore ugrađene u okvir ormarića, a ne na sama vrata. Prijelaz s pasivne ventilacije na jedan ventilator proizvodi primjetno poboljšanje na svim vrstama vrata, što odražava koliko aktivni protok zraka doprinosi u usporedbi s oslanjanjem samo na prirodnu konvekciju u zatvorenom zidnom ormariću. Dodavanje drugog ventilatora proizvodi daljnje, ali relativno manje poboljšanje, sugerirajući smanjenje povrata nakon što protok zraka više nije primarni ograničavajući čimbenik i samo toplinsko opterećenje postaje relevantnija varijabla. Za ormare u kojima se nalazi oprema s većim toplinskim učinkom, kao što je višestruki aktivni prekidač ili mali UPS, uparivanje perforiranih vrata s barem jednim ventilatorom razumna je opća polazna točka temeljena na ovoj usporedbi. Za instalacije s nižim toplinskim učinkom, kao što je mali patch panel i jedan prekidač, često je prikladna pasivna ventilacija s punim ili staklenim vratima, zbog čega bi se tip vrata trebao odabrati prema očekivanom opterećenju opreme, a ne samo prema estetskim preferencijama. Ova vrsta usporedbe protoka zraka i tipa vrata praktična je točka za raspravu kada radite s proizvođačem zidnih mrežnih ormarića kako biste finalizirali specifikaciju za instalaciju osjetljivu na toplinu. Temperatura okoline u prostoriji i položaj ormarića, kao što je blizina izravne sunčeve svjetlosti ili drugih izvora topline, također bi se trebali uzeti u obzir uz samu konfiguraciju vrata i ventilatora.

Industrijski trendovi u različitim segmentima primjene

Potražnja za mrežnim ormarićima koji se montiraju na zid proširila se izvan okvira tradicionalne poslovne uredske upotrebe jer sve više sektora usvaja strukturirano, zatvoreno skladištenje opreme za mrežu i infrastrukturu punjenja. Grupirani dijagram stupaca u nastavku predstavlja opću, ilustrativnu usporedbu relativnog rasta potražnje u četiri segmenta aplikacija tijekom nedavnog višegodišnjeg razdoblja, temeljenu na općem promatranju industrije, a ne na specifičnom izmjerenom skupu podataka.

Prije pregledavanja grafikona, treba ga čitati kao opću ilustraciju smjera, a ne preciznu statistiku, budući da obrasci rasta znatno variraju ovisno o regiji i segmentu tržišta. Uspoređuju se četiri segmenta: poslovni uredi, čvorišta javnog prijevoza, komercijalni i maloprodajni prostori te stambene instalacije, od kojih je svaki prikazan s dva grupirana stupca koji predstavljaju relativni pokazatelj potražnje u ranijoj i novijoj točki vremena.

Segment poslovnog ureda pokazuje najveći ukupni pokazatelj potražnje u oba razdoblja, u skladu sa svojom pozicijom tradicionalne temeljne primjene za zidne mrežne ormare, iako je njegov relativni rast između razdoblja umjereniji u usporedbi s ostala tri segmenta. Čvorišta javnog prijevoza pokazuju jedno od većih relativnih povećanja između ranijeg i novijeg razdoblja, što je usklađeno sa širim ulaganjem u infrastrukturu u povezanost na razini kolodvora, putničke informacijske sustave i umrežavanje nadzora koji zahtijevaju distribuirane, prostorno učinkovite kućišta opreme. Komercijalni i maloprodajni prostori pokazuju sličan obrazac rasta, odražavajući sve veće prihvaćanje umreženih sustava prodajnih mjesta, povezivosti unutar trgovine i sigurnosne opreme koja ima koristi od kompaktnog, zidnog kućišta, a ne namjenske prostorije za opremu. Stambeni segment počinje od najmanje baze od četiri segmenta, ali pokazuje proporcionalno značajno povećanje, što je u skladu s rastućom složenošću kućne mreže jer sve više kućanstava usvaja više povezanih uređaja, pametne kućne sustave i postavke kućnog ureda koji imaju koristi od organiziranog, zatvorenog kabliranja. Uzevši sve zajedno, obrazac sugerira da dok poslovni ured ostaje najveći segment primjene u apsolutnom smislu, najbrži relativni rast se događa u transportnim, komercijalnim i stambenim segmentima, proširujući raspon okruženja u kojima se specificiraju zidni ormarići. Ova diversifikacija je jedan od razloga zašto proizvođači sve više nude OEM i ODM opcije konfiguracije, budući da kupci u prijevozu, komercijalni i rezidencijalni korisnici često imaju različite zahtjeve za stilom vrata, vrstom brave i estetikom ormarića u usporedbi sa standardnom uredskom instalacijom poduzeća. Za tvrtke koje opslužuju više segmenata, ovaj trend također ukazuje na vrijednost fleksibilne linije proizvoda koja se može konfigurirati za različite scenarije umjesto jednog fiksnog dizajna ormarića.

Ova vrsta fleksibilnog pristupa vođenog scenarijima ključna je za način na koji noviji proizvođači pozicioniraju svoje linije proizvoda za zidne ormariće. Ningbo Cixi Communication Technology Co., Ltd., osnovana u veljači 2024. sa sjedištem u gradu Ningbo, provincija Zhejiang, fokusirana je na dizajn, istraživanje i razvoj, proizvodnju i trgovinu mrežnim ormarićima i ormarićima za punjenje, nudeći rješenja na jednom mjestu za infrastrukturu komunikacijske opreme. Kao profesionalni OEM proizvođač mrežnih ormarića za zidnu montažu i tvrtka za mrežne ormariće za zidnu montažu za ODM, tvrtka posluje s internim projektantskim timom za podršku konfiguracijskim potrebama u mrežnim podatkovnim centrima, poslovnim uredima, čvorištima javnog prijevoza, komercijalnim prostorima i osobnim rezidencijama, odražavajući isti širi raspon segmenata primjene opisanih gore. Tvrtka naglašava sigurnost proizvoda uz stalni fokus na inteligenciju i jednostavnost rada kao dio svog pristupa razvoju proizvoda.

Smjernice za održavanje za dugotrajan pouzdan rad

Rutinska inspekcija održava pouzdan rad zidnog mrežnog ormarića, posebno u pogledu upravljanja toplinom, cjelovitosti zidnih pričvršćenja i organizacije kabela, a sve to može postupno degradirati ako se ne kontrolira tijekom godina neprekidnog rada.

1. Povremeno provjeravajte zidne nosače i pričvršćivače kako biste potvrdili da ostaju sigurni, osobito u ormarima koji drže veću opremu.
2. Redovito čistite ventilacijske otvore i filtre ventilatora kako biste spriječili nakupljanje prašine koja ograničava protok zraka i povećava unutarnju temperaturu.
3. Provjerite rad ventilatora, ako postoji, kako biste potvrdili nastavak rada, budući da pokvareni ventilator može proći nezapaženo dok se ne pojave problemi povezani s temperaturom.
4. Povremeno pregledajte usmjeravanje kabela kako biste spriječili prenatrpanost, koja može ograničiti protok zraka i otežati buduće premještanje, dodavanja ili promjene.
5. Provjerite jesu li brave i šarke na vratima u dobrom radnom stanju kako biste održali planiranu fizičku kontrolu pristupa.
6. Pratite unutarnju temperaturu ormarića gdje je to moguće, osobito u ormarićima s ograničenom pasivnom ventilacijom, kako biste rano uočili probleme s toplinom.

Vođenje jednostavnog dnevnika održavanja za ormare u distribuiranom portfelju mjesta, posebno za prometna čvorišta i komercijalne implementacije na više lokacija, olakšava planiranje proaktivne zamjene ventilatora ili ponovnog zatezanja nosača prije nego što kvar utječe na vrijeme rada mreže. Budući da se zidni ormari često postavljaju u prostore koji se rjeđe posjećuju od središnje serverske sobe, uspostavljanje rutine planirane inspekcije općenito je učinkovitije od oslanjanja samo na alarme opreme za označavanje problema u razvoju.
